Machine afscherming
Machine afscherming

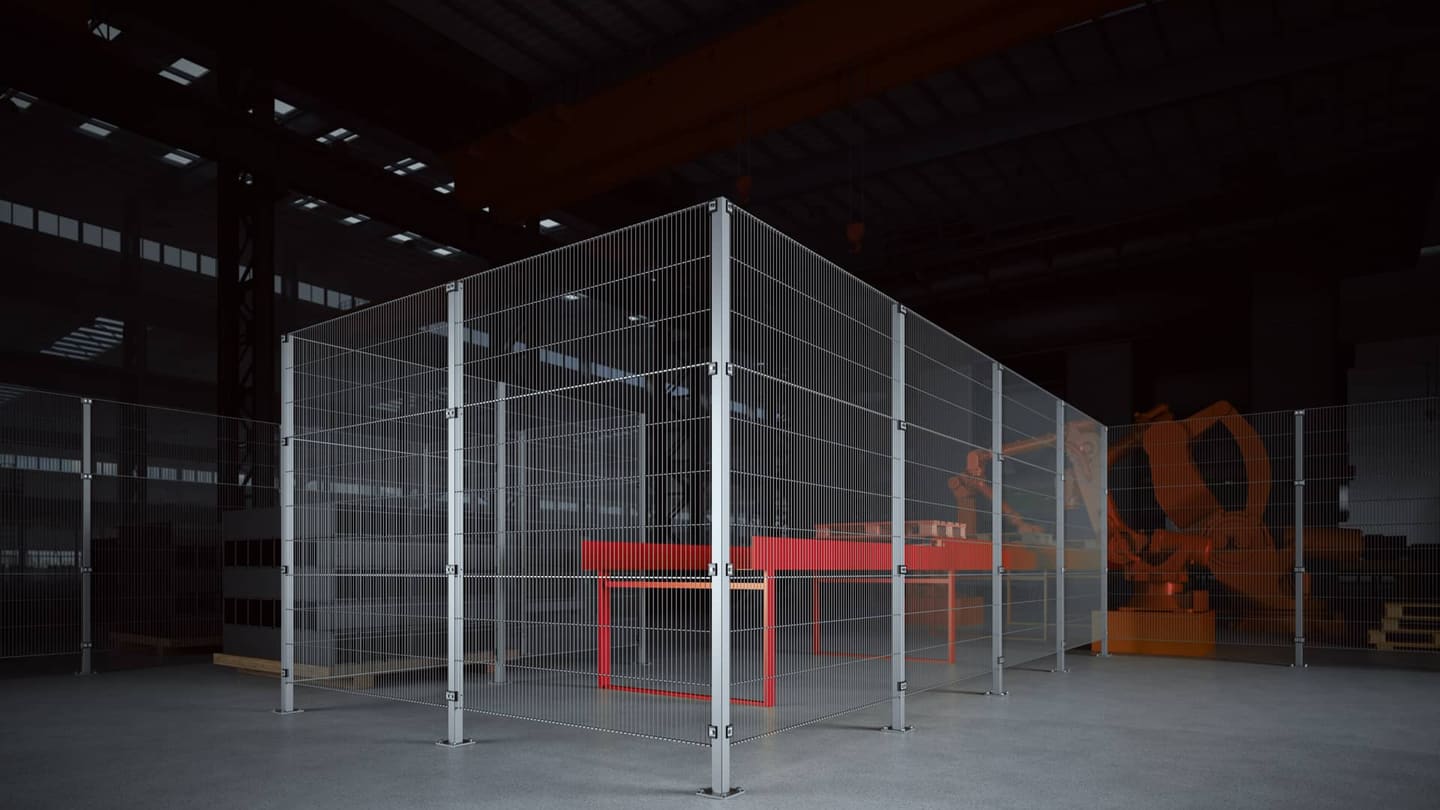

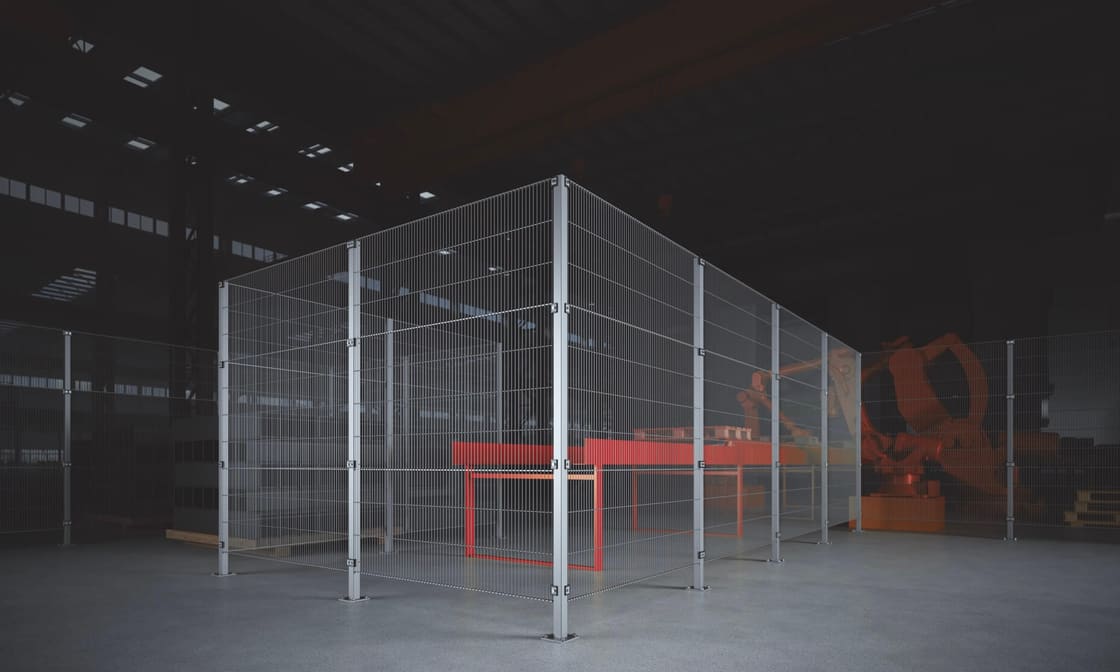

Een machine afscherming houdt mensen buiten de gevarenzone van robots, persen, bewerkingscentra en transportbanen. Met het modulaire Flex systeem van Brühl Safety configureert u vaste gaaspanelen en vergrendelde deuren exact rond uw machine: conform EN ISO 14120, uit voorraad en ter plaatse inkortbaar.
Definitie en normen
Machine afscherming: de barrière tussen mens en gevaarlijke beweging
Een machine afscherming is volgens EN ISO 14120 een fysieke barrière die onderdeel is van de machine en bescherming biedt tegen de gevaren ervan: bewegende delen, wegvliegende delen, hitte of spatten. Het is de meest robuuste beschermende maatregel uit de risicobeoordeling volgens EN ISO 12100, omdat hij werkt zonder elektronica en zonder dat iemand er iets voor hoeft te doen.
De Machinerichtlijn 2006/42/EG verplicht machinebouwers en werkgevers om gevarenzones af te schermen; vanaf 20 januari 2027 neemt de Machineverordening (EU) 2023/1230 die rol over. Het Flex systeem van Brühl Safety is daarvoor ontworpen: standaard gaaspanelen en staanders die u combineert met het brede assortiment Brühl veiligheidsdeuren.
- Vaste afscherming: alleen met gereedschap te verwijderen, bevestigingen blijven aan het paneel of de staander zitten
- Beweegbare afscherming: deuren en poorten met vergrendeling volgens EN ISO 14119
- Hoogte, maaswijdte en afstand tot de machine afgestemd op EN ISO 13857
- Gedocumenteerd geleverd voor het technisch dossier van uw CE-markering
Soorten
Zes soorten machine afscherming, één modulair systeem
Elke Flex afscherming is opgebouwd uit dezelfde staanders en panelen. Wat verschilt, is hoe u ze combineert met deuren, materialen en openingen.
-
Vaste afscherming
BasisGaaspanelen op staanders rondom de gevarenzone, alleen met gereedschap te demonteren. De eerste keuze overal waar niemand regelmatig naar binnen hoeft.
-
Beweegbare afscherming met vergrendeling
ToegangEen deur in het hekwerk, via een veiligheidsschakelaar gekoppeld aan de machinebesturing: de machine stopt of start niet zolang de deur open is.
-
Deuren en poorten
DeurtypesVleugeldeur, schuifdeur, zelfdragende schuifdeur zonder geleiding in de opening, vouwdeur of telescopische schuifdeur; daarnaast draai-, schuif-, hef- en roldeuren voor grote doorgangen.
-
Transparante afscherming
Zicht op het procesPanelen in polycarbonaat waar operators het proces moeten kunnen volgen of waar spanen, koelvloeistof en spatten tegengehouden moeten worden.
-
Afscherming in roestvrij staal
HygiëneVoor voedingsmiddelen, farmacie en natte ruimtes: dezelfde modulaire opbouw, uitgevoerd in RVS en eenvoudig te reinigen.
-
Doorvoeropeningen
MateriaalstroomOpeningen voor transportbanen en producttoevoer door de afscherming heen, met afmetingen volgens EN ISO 13857 zodat niemand tot in de gevarenzone reikt.
Keuzehulp
Welke machine afscherming past bij uw situatie?
De risicobeoordeling bepaalt de eisen. Deze tabel geeft een eerste richting voor de meest voorkomende situaties.
| Uw situatie | Passende afscherming | Waar u op let |
|---|---|---|
| Robotcel of bewerkingscentrum; alleen onderhoud gaat naar binnen | Vaste afschermingGaaspanelen van 2000 mm of hoger met één vergrendelde onderhoudsdeur | Afstand tot de gevarenzone volgens EN ISO 13857; maaswijdte 25 × 25 mm als het hekwerk dicht op de machine staat |
| Operators laden en lossen meerdere keren per dienst | Vaste afscherming + vergrendelde deurSchuif- of vleugeldeur met veiligheidsschakelaar | Vergrendeling volgens EN ISO 14119; deurtype afgestemd op de beschikbare ruimte naast de opening |
| Een transportbaan loopt door de afscherming heen | Vaste afscherming met doorvoeropeningOpening of tunnel op maat van de baan | Openingsmaten en tunneldiepte volgens EN ISO 13857, zodat niemand via de baan tot de gevarenzone reikt |
| Het proces moet zichtbaar blijven, of er komen spanen en spatten vrij | Transparante afschermingPanelen in polycarbonaat, eventueel gecombineerd met gaas | Paneelmateriaal afgestemd op de belasting; polycarbonaat waar zicht of spatbescherming nodig is |
| Voedingsmiddelen, farmacie of een natte productieruimte | Afscherming in roestvrij staalDezelfde opbouw, uitgevoerd in RVS | Reinigbaarheid en corrosiebestendigheid; accessoires en deuren in dezelfde uitvoering |
| De lijn wordt regelmatig omgebouwd of verplaatst | Modulaire Flex afschermingStandaardpanelen, ter plaatse inkortbaar | Herbruikbaarheid: panelen en staanders zijn uitwisselbaar en later bij te bestellen in dezelfde kleur |
Twijfelt u? Met ProMeasure meet en adviseert een specialist van Brühl Safety op locatie, en bij elke aanvraag ontvangt u een gratis 3D-model van de voorgestelde afscherming.
Waarom Flex?
De voordelen van een Flex machine afscherming
Vier redenen waarom machinebouwers, integrators en productiebedrijven hun afscherming bij Brühl Safety bestellen.
-
Exact rond uw machine
Elke afscherming wordt geconfigureerd op uw machine, looproutes en materiaalstroom. U ziet het resultaat vooraf in een gratis 3D-model.
-
Modulair en herbruikbaar
Panelen en staanders zijn uitwisselbaar, ter plaatse inkortbaar en later uit te breiden of te verplaatsen als uw lijn verandert.
-
Uit voorraad, snel gemonteerd
Standaardcomponenten zijn binnen 8 dagen verzendklaar. Monteren doet u met standaard gereedschap en de interactieve montage-instructies.
-
Aantoonbaar conform
Ontworpen volgens EN ISO 14120 en EN ISO 13857, deuren voorbereid op vergrendeling volgens EN ISO 14119, gedocumenteerd geleverd voor uw CE-dossier.
Van aanvraag tot montage
Uw machine afscherming in vier stappen
Van een schets of foto van uw machine naar een gemonteerde, gedocumenteerde afscherming. Zo verloopt een Flex-project bij Brühl Safety.
-
Aanvraag & advies
Beschrijf uw machine, de gevarenzone en wie er naar binnen moet via het aanvraagformulier of telefonisch. Onze specialisten adviseren over hoogte, maaswijdte, deuren en vergrendeling.
-

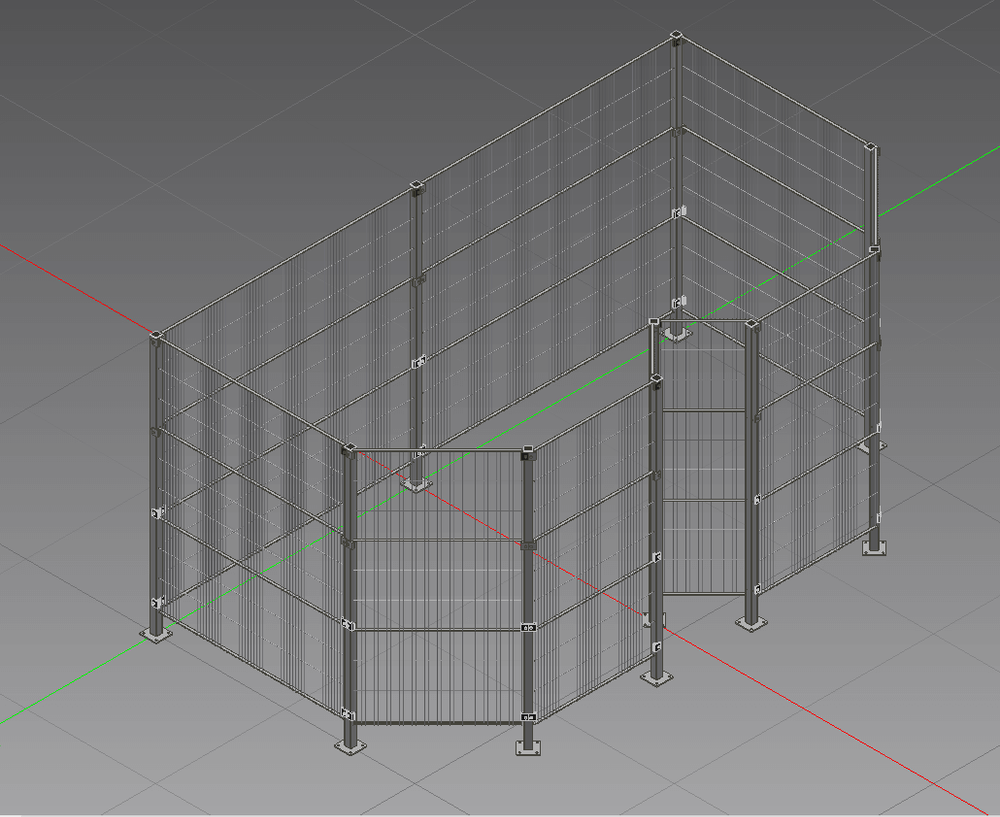

Gratis 3D-model van uw machine afscherming
U ontvangt kosteloos een 3D-model van de voorgestelde afscherming met alle panelen, staanders en deuren, zodat u precies ziet wat u bestelt en het met uw engineering kunt afstemmen.
-
Levering uit voorraad
Standaardcomponenten zijn binnen 8 dagen verzendklaar. Met ProTrim worden alle elementen exact op maat van uw locatie geleverd, zodat u ter plaatse niet hoeft in te korten.
-
Montage & documentatie
Monteer zelf met standaard gereedschap en de interactieve montage-instructies, of kies voor ProMeasure (meting en advies op locatie) en ProDesign (technische planning op maat). De documentatie gaat in uw CE-dossier.

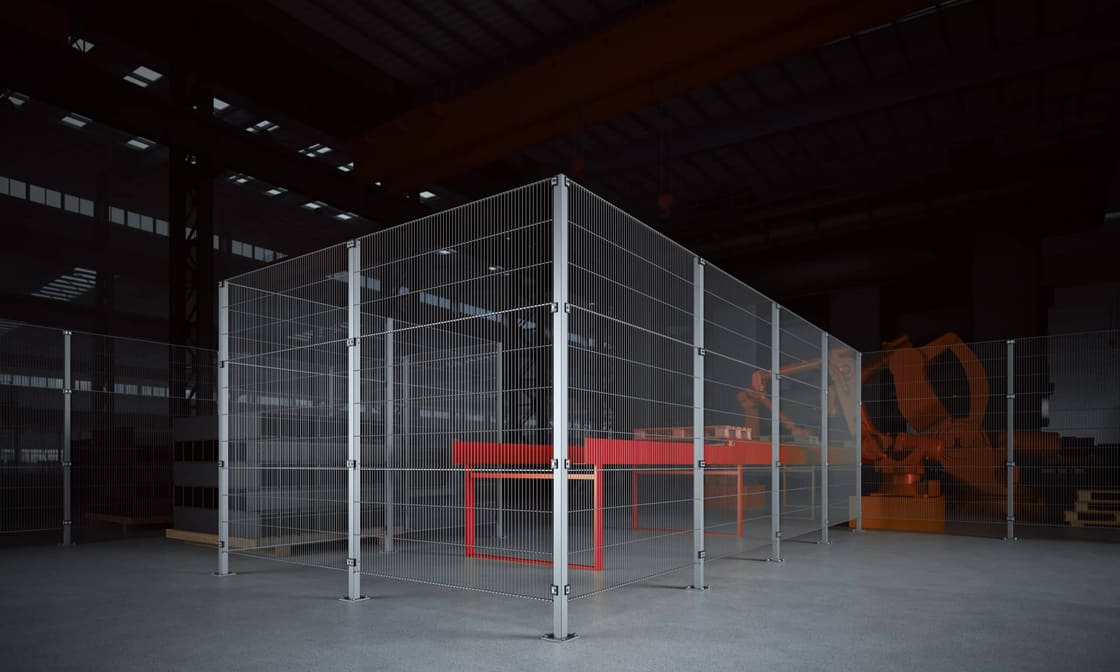

Technische details
Specificaties van de Flex afscherming
Paneelhoogte, maaswijdte en de afstand tot de machine bepalen samen of uw afscherming aan EN ISO 13857 voldoet. Flex biedt daarvoor een breed scala aan configuraties, van paneelmateriaal tot deurtype en vergrendeling.
Alle componenten zijn vervaardigd van hoogwaardig staal met een duurzame poedercoating in tien standaardkleuren; op aanvraag in meer dan 200 RAL- en NCS-kleuren of in roestvrij staal. Accessoires worden verzinkt volgens DIN 50979 of samen met het hekwerk gestraald en gepoedercoat.
- Paneelhoogte
- 1000 mm – 2400 mm
- Paneelmateriaal
- Staal, RVS, polycarbonaat
- Maasgrootte
- 25×25 mm / 50×50 mm
- Draaddiameter
- 2.0 mm – 4.0 mm
- Deuren
- Vleugel-, schuif-, vouw- en telescopische schuifdeuren; hef- en roldeuren
- Vergrendeling
- Montagesystemen voor veiligheidsschakelaars, manipulatiebestendig
- Oppervlaktebehandeling
- Poedercoating, standaard RAL 7035
- Normen
- EN ISO 14120, EN ISO 13857, EN ISO 14119
Waarom Brühl Safety
Machine afscherming rechtstreeks van de fabrikant
Brühl Safety GmbH is een van Europa's grootste fabrikanten van beschermingsheksystemen en machinebeveiligingsdeuren. Hekwerk, deuren en accessoires komen uit één hand, worden in eigen huis in Netphen (Duitsland) geproduceerd en geleverd vanuit vestigingen in zeven Europese landen, waaronder Nederland. Elke afscherming wordt gedocumenteerd geleverd, zodat u de CE-conformiteit van uw installatie kunt aantonen.
Veelgestelde vragen
Alles over machine afscherming
Wat is het verschil tussen een vaste en een beweegbare machine afscherming?
Een vaste afscherming zit permanent vast en is alleen met gereedschap te verwijderen. EN ISO 14120 eist daarbij dat de bevestigingen aan de afscherming of de machine bevestigd blijven, zodat een paneel niet zonder zijn bouten kan worden teruggehangen.
Een beweegbare afscherming, zoals een deur of poort in het hekwerk, is zonder gereedschap te openen. Die moet via een vergrendeling aan de besturing van de machine gekoppeld zijn (EN ISO 14119), zodat de gevaarlijke beweging stopt of niet kan starten zolang de deur open is. In de praktijk combineert u beide: vaste gaaspanelen rondom, met een vergrendelde deur waar operators of onderhoud naar binnen moeten.
Hoe hoog moet een machine afscherming zijn?
EN ISO 13857 koppelt de hoogte van de afscherming aan de hoogte van de gevarenzone en de afstand tussen afscherming en gevarenzone. Afschermingen lager dan 1400 mm gelden zonder aanvullende maatregelen niet als voldoende bescherming tegen reiken over de afscherming heen.
Flex is leverbaar in paneelhoogten van 1000 tot 2400 mm. Onze specialisten rekenen de juiste combinatie van hoogte en afstand voor uw machine door.
Welke maaswijdte kies ik voor mijn machine afscherming?
De maaswijdte bepaalt hoe ver iemand door het gaas kan reiken en dus hoe ver de afscherming van de gevarenzone moet staan. Volgens EN ISO 13857 geldt bij een maaswijdte van 25 × 25 mm een veiligheidsafstand van minimaal 120 mm, bij 50 × 50 mm minimaal 850 mm.
Staat de afscherming dicht op de machine, kies dan 25 × 25 mm. Is er ruimte, dan is 50 × 50 mm een voordeliger optie met beter zicht op het proces.
Moet een deur in de machine afscherming een vergrendeling hebben?
Ja, zodra iemand door die deur bij een gevaarlijke machinebeweging kan komen. De deur is dan een beweegbare afscherming en moet volgens EN ISO 14119 met een veiligheidsschakelaar of vergrendeling aan de machinebesturing gekoppeld zijn.
Brühl levert vleugel-, schuif-, vouw- en telescopische schuifdeuren met montagesystemen voor veiligheidsschakelaars van bekende fabrikanten, ontworpen om mechanische manipulatie tegen te gaan.
Kan ik een machine afscherming zelf monteren?
Ja. Flex bestaat uit standaard gaaspanelen en staanders die u met standaard gereedschap monteert, geleid door de interactieve montage-instructies van Brühl Safety. Panelen zijn ter plaatse inkortbaar.
Wilt u zekerheid over maatvoering en normconformiteit, kies dan voor ProMeasure (meting en advies op locatie) en ProTrim (alle elementen exact op maat geleverd).
Kan ik een bestaande Flex afscherming later uitbreiden of verplaatsen?
Ja. Het modulaire systeem gebruikt uitwisselbare panelen en staanders, dus een afscherming groeit mee als uw lijn verandert en kan gedemonteerd en elders opnieuw opgebouwd worden. Extra elementen, deuren en accessoires zijn later bij te bestellen in dezelfde kleur.
Wat kost een machine afscherming?
De prijs hangt af van de lengte en hoogte van de afscherming, de maaswijdte, het aantal en type deuren, de vergrendeling en de kleur. Omdat Flex uit standaardcomponenten uit voorraad bestaat, is het een scherp geprijsde oplossing.
Vraag een vrijblijvende offerte aan: u ontvangt een transparante prijsopgave en een gratis 3D-model van uw configuratie.
Klaar voor een afscherming die exact rond uw machine past?
Vraag vandaag nog een vrijblijvende offerte aan. U ontvangt een gratis 3D-model van uw machine afscherming en advies over hoogte, maaswijdte, deuren en vergrendeling.
